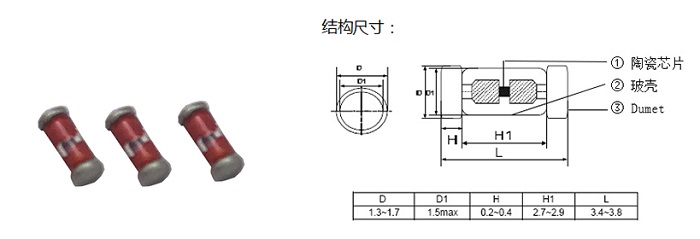

特征
1、尺寸Φ3.6mm*1.6mm
2、阻值范围1KOHM ～ 2MOHM
3、B值范围2000 ～ 6000K
4、作业时候的温度范围-40～+300℃
5、符合RoHS要求
使用场景范围
电饭煲，微波炉，电磁炉，咖啡壶，电热毯，豆浆机，烤面包机等
电气性能参数
电阻值： R25=5KΩ±5%
B值： B25/50=3375K±5％
热时间常数：≤20s（停止空气中）
耗散系数： ≤2.5mW/℃（停止空气中）
使用温度范围：－40～+250℃
包装
可靠性实验
高温试验 | 热敏电阻在250℃±10℃的环境中保持1000小时，试验后，相对于初始值的变化率在±5%以内。 |
恒定湿热试验 | 热敏电阻在40℃±2℃相对湿度90～95%的环境中保持48小时，试验后，相对于初始值的变化率在±2%以内。 |
温度快速变化试验 | 热敏电阻循环5次，在-40℃±10℃、250℃±10℃温度下的暴露时间为30min。试验后，相对于初始值的变化率在±2%以内。 |
耐低温试验 | 热敏电阻在温度为－40℃±3℃的环境中放置100小时后，在常温下放置1小时，试验后，相对于初始值的变化率在±2%以内。 |
煮沸试验 | 热敏电阻在100℃、水量2.5升的水中煮沸6小时后，随水一起16小时自然冷却，试验后，相对于初始值的变化率在±2%以内。 |
高温负荷试验 | 热敏电阻在110℃±5℃的环境中消耗10mW的功率250小时；试验后，相对于初始值的变化率在±2%以内。 |
振动 | 热敏电阻经受加速度10m/S2，振幅1.5mm，扫描频率10Hz到500Hz，XY方向各15mim的振动试验后应无损伤，其阻值变化应不大于±2%。 |
碰撞 | 热敏电阻经受加速度10m/S2，脉冲持续时间11ms的碰4000次后无损伤，其阻值变化应不大于±2%。 |
拉力强度 | 热敏电阻引出端经受5N拉力试验后，外观应无损伤，其阻值变化应不大于±2%。 |
弯折 | 热敏电阻经受弯折试验后，玻璃外壳与引出线封装连接处应无裂痕，其阻值变化应不大于 ±2%。 |
可焊性 | 260℃纯锡中浸焊2S，使用中性助焊剂，其表面涂布应均匀、光滑，吃锡面超过95%。 |
