特征
•可制造性设计
•成本效益
•坚固的设计
•少量组件和组装过程
•热敏电阻技术
•100％校准认证
热电性能
典型电源电压 5V直流
作业温度 -40°C至135°C
电阻规模(−) 见表
耗散常数 24mW/°C
热时间常数 20至30秒
精确度 见表

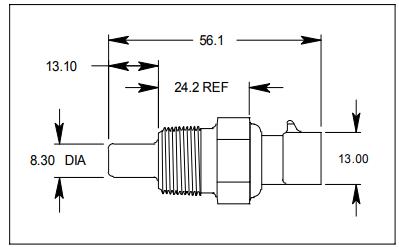

机械特性
传感器本体材料 黄铜外壳
连接器 PBT30%玻璃纤维
十六进制大小 18.90毫米（3/4“）
螺纹尺寸 3/8“-18NPTF
螺纹密封胶 GM09985473型
有效密封压力 145千帕
配合连接器和密封件 12162193
装置扭矩 20牛顿米，动态
总重量 39.5克

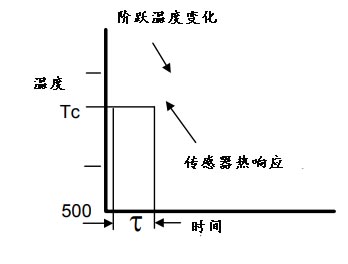

热时间常数
电路原理图
在特定环境和温度下，传感器功耗改变与热敏电阻温度改变的比值。测验介质:硅油。
当环境和温度发生阶跃改变时，传感器到达稳态值的63.2%所需的时间[TC=(TF-Ti)*63.2%+Ti]。

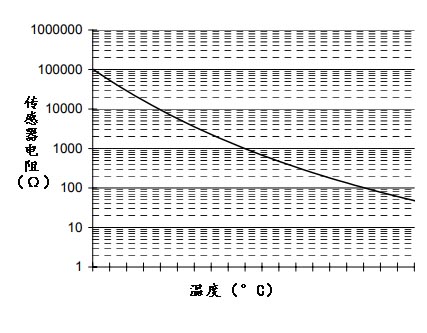

空载电阻-温度特性图
空载电阻-温度特性表
温度(°C) R（阻值）* R(±%) Ref. Acc。 温度(°C) R（阻值）* R(±%) Ref. Acc。 温度(°C) R（阻值）* R(±%) Ref. Acc。 (±°C) (±°C) (±°C) -40 102,122 12.04 1.8 25 2,830 7.09 1.6 90 244.8 3.87 1.2 -35 73,340 11.58 1.8 30 2,268 6.81 1.6 95 209.7 3.66 1.2 -30 53,249 11.12 1.8 35 1,828 6.53 1.5 100 180.3 3.45 1.2 -25 39,064 10.67 1.8 40 1,483 6.25 1.5 105 155.6 3.22 1.1 -20 28,939 10.24 1.7 45 1,210 5.97 1.5 110 134.7 3.02 1.1 -15 21,637 9.81 1.7 50 992 5.7 1.5 115 117.1 2.84 1 -10 16,321 9.39 1.7 55 819 5.45 1.4 120 102.2 2.69 1 -5 12,413 8.97 1.7 60 679 5.21 1.4 125 89.4 2.57 1 0 9,516 8.57 1.6 65 566 4.98 1.4 130 78.5 2.54 1 5 7,354 8.27 1.6 70 475 4.75 1.4 135 69.1 2.62 1 10 5,728 7.97 1.6 75 400 4.52 1.3 140 61.1 2.69 1.1 15 4,496 7.67 1.6 80 338 4.3 1.3 145 54.1 2.73 1.1 20 3,555 7.38 1.6 85 287 4.08 1.3 150 48.1 2.76 1.2
